深水自吸式潛水射流曝氣機技術說明

深水自吸式潛水射流曝氣機技術性能描述：

江蘇杜安環保通過不斷引進前沿技術，大力推行科技創新，在所開發的第一代潛水射流曝氣機的基礎上研制成功了新型深水自吸式潛水射流曝氣機。南京杜安水處理通過系統的研究，總結出全新的設計和試驗方法，使產品的總體性能達到了國外同類產品的先進水平，可直接與國外廠家在市場上競爭。新型深水自吸式潛水射流曝氣機結構緊湊，操作維護簡單、安裝方便快捷，在保持低成本特點的同時，性能得到了大幅度的提高，無需壓縮空氣的條件下，潛水曝氣深度可以達到10m，氣泡更細密，提高了空氣與曝氣介質的接觸面積，有效提高了氧的轉移率。配套的無堵塞潛水電泵采用長江三峽用潛水排污泵的密封技術，大大提高了潛水射流曝氣機的可靠性。

潛水射流曝氣采用特殊的水力部件設計，優化葉輪與導葉之間的間隙（小于1mm），較之老型號曝氣機葉輪與導葉之間的間隙（大于5mm）要小許多，
加上前沿的星形葉輪設計，放射式水、氣混合通道，在高速旋轉電機的驅動下，葉輪在水中產生離心力，在離心性力作用下使葉輪周圍形成一個負壓區，空氣通過進氣管被吸入，空氣和水在混合室內被高速旋轉葉輪撕碎，氣液湍流混合并高速經擴散通道出來，形成氣泡，將空氣中的氧氣溶入水中。由于水流強力噴射，且星形葉輪把空氣泡切割的更細、更小、更密，使得空氣泡與待處理液體接觸面就更大，空氣被剪切成大量微小氣泡，極大地提高了傳質面積，并形成螺旋狀有效水流循環，大量的氧被溶于水中，具有較高的氧利用率。

結構及工作原理：

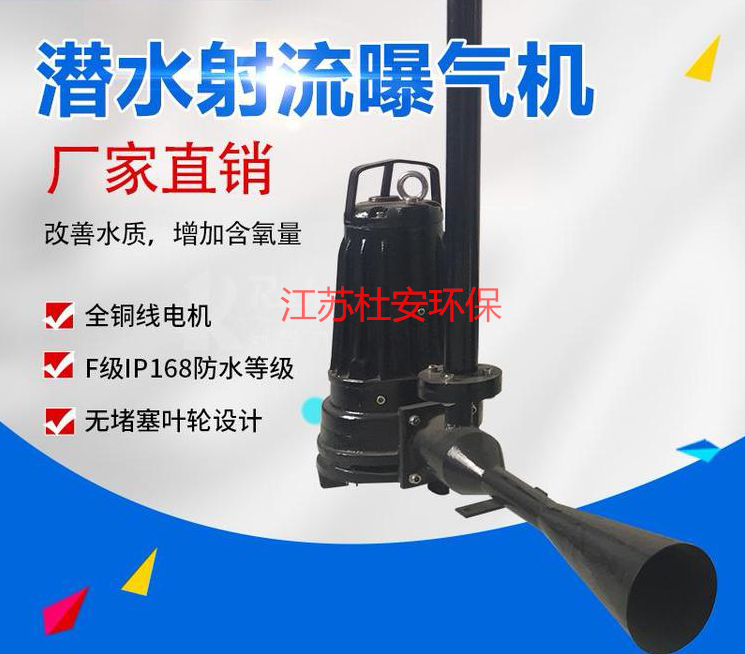

深水自吸式潛水射流曝氣機主要由WQ型潛水排污泵、文丘里管、擴散管、進氣管及消聲器等組成。工作原理為：潛水電泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓由進氣管吸入空氣，形成液氣混合流高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域里渦旋攪拌，完成曝氣與增氧功能。

材質：

1曝氣專用泵機座、泵殼等用HT250鑄鐵，具有一定的耐腐蝕性，能承受一定負荷的沖擊。

2 曝氣專用泵電機軸采用2cr13耐腐蝕材料制造，在結構設計上采取消除應力集中的措施。

3 曝氣專用泵的機械密封根據抽送介質情況可分別采用碳化硅或碳化硅、碳化鎢/碳化鎢、碳化硅/碳化鎢材質，機械密封的設計使用壽命為12000小時以上。

4  曝氣專用泵的軸承采用進口NSK軸承，其累計設計運行壽命可確保在40000小時以上。

5 潛水射流式曝氣機的靜密封采用丁晴-70 O型圈。

6 潛水射流式曝氣機所有緊固件均采用不銹鋼。

7 潛水射流式曝氣機進氣管材質為鍍鋅。

8 噴嘴材質為鑄鐵。

使用三相電源的潛水曝氣機，在潛水曝氣機初次啟動或每次重新安裝后都應檢查轉動方向，轉動方向不正確，會降低效率，并損壞水泵。

檢查方法為：潛水曝氣機在安裝前，從底部向上看潛水曝氣機的吸水口，葉輪按逆時針方向旋轉。如果幾臺潛水暴氣機連到一個控制器上，各臺暴氣機必須單獨進行檢查。如果旋轉方向不正確可以交換控制器上三相線中的任意兩條線的位置，就能改變轉動方向

深水自吸式潛水射流曝氣機安裝說明：

深水自吸式潛水射流曝氣機的安裝形式有自耦式安裝和移動式安裝兩種。自耦式安裝方式是將曝氣裝置和專用的底座固定在水池的底部，在池頂安裝好配套的支撐塊，用導軌使兩者相連，電泵與一特定支架連接好，沿導軌下滑到達底座出口位置，通過泵自重，自動耦合密封。自耦式安裝無需安裝或維修人員進入水坑即可提升和安裝電泵，從而維護方便、快捷、安全！移動式安裝方式是將深水自吸式潛水射流曝氣機安裝于池底，依靠自重定位，具有安裝位置變動靈活、成本較低等特點。

深水自吸式潛水射流曝氣機現場電控箱：

控制箱適用于電源為三相380V、頻率50HZ，控制潛水射流暴氣機的起停，可以通過PLC接口泵潛水射流暴氣機運行的自動控制系統。并具有過載、短路、缺相等保護功能。

使用條件：1、海拔高度，不超過2000米；2、周圍空氣溫度－5~40℃；3、空氣相對濕度不大于90％（在25℃以下）；4、無劇烈震動和巔簸沖擊及垂直傾斜度不超過5℃的場所；5、無爆炸危險且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的場所；6、無雨雪及水蒸氣侵襲的場所。

結構和原理：控制箱由斷路器、交流接觸器、熱繼電器組成。

有“手動"和“自動"兩種工作方式。并有運行，過載等信號遠傳至PLC。

售后服務說明：

售后對公司業務發展和樹立公司的信譽是至關重要的，也是一個企業發展前進的重要步伐。對用戶而言是產品質量的保證，也是放心的保證；

1．樹立顧客第一的原則，我公司所生產的產品均達到嚴格的企業標準和國家機械部標準

2．根據客戶需求或協議及時提供備品、備件和安裝、調試、維修服務及對客戶有關人員進行技術培訓。

3．大型工程項目，將根據招標文件的要求組織生產、測試、檢驗，并配合客戶現場驗收。

4．嚴格按照IS09001標準組織原材料、零部件的采購和產品的生產、檢驗。

5．在客戶正常的儲運、保養、使用條件下，因產品的制造質量問題而不能正常使用時，提供三包（保修、包退、包換）服務。

6．為出廠產品提供必要的技術文件和產品合格證書。

7.在保修期內，用戶根據相關技術資料進行合理操作時，如果設備未能達到規定之技術參數是由于我放所提供的設備或技術資料有誤，則用戶應立即通知我方。我方自收到書面或電話通知后，24小時內調換/維修有瑕疵的設備或技術資料。

8.如因用戶使用不當或在保修期外，而引起壞損或不正常工作，對產品提供終身維修服務。
